क्या HTQ700GL 5-एक्सिस सीएनसी ब्रिज सॉ कस्टम स्टोन फैब्रिकेशन के लिए सही है?

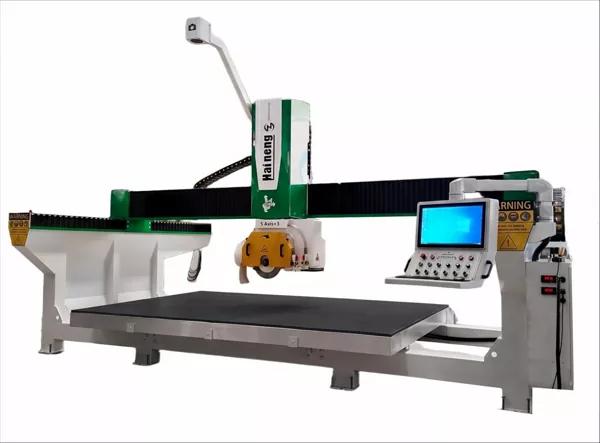

HTQ700GL5-अक्ष सीएनसी ब्रिज आरीपत्थर प्रोसेसर के लिए डिज़ाइन किया गया है जिन्हें पारंपरिक स्ट्रेट-कटिंग सेटअप की तुलना में अधिक लचीलेपन की आवश्यकता होती है। सीएनसी नियंत्रण, सीएडी आयात प्रोग्रामिंग, समायोज्य कटिंग-हेड मूवमेंट और हेवी-ड्यूटी वेल्डेड संरचना के साथ, मशीन पत्थर काटने और आकार देने वाले अनुप्रयोगों की एक श्रृंखला का समर्थन करती है।

HTQ700GL 5-एक्सिस सीएनसी ब्रिज सॉ क्या कर सकता है?

प्रत्येक पत्थर परियोजना में आयताकार रूपरेखा नहीं होती है। रसोई काउंटरटॉप्स, बाथरूम वैनिटी टॉप्स, वास्तुशिल्प घटकों और सजावटी पत्थर के टुकड़ों के लिए कोणीय किनारों, घुमावदार प्रोफाइल या कस्टम-आकार वाले हिस्सों की आवश्यकता हो सकती है।

HTQ700GL विभिन्न प्रकार के कटिंग और प्रोफाइलिंग कार्यों का समर्थन करता है, जिनमें शामिल हैं:

1. सीधी और कोणीय कटिंग:पत्थर की पट्टियों को संसाधित करें और भागों को उपयुक्त कोणों पर काटें।
2. कस्टम-आकार की कटिंग:गोल, अंडाकार, पंखे के आकार का, बहुभुज, हीरे के आकार और अन्य अनियमित आकार का निर्माण करें।

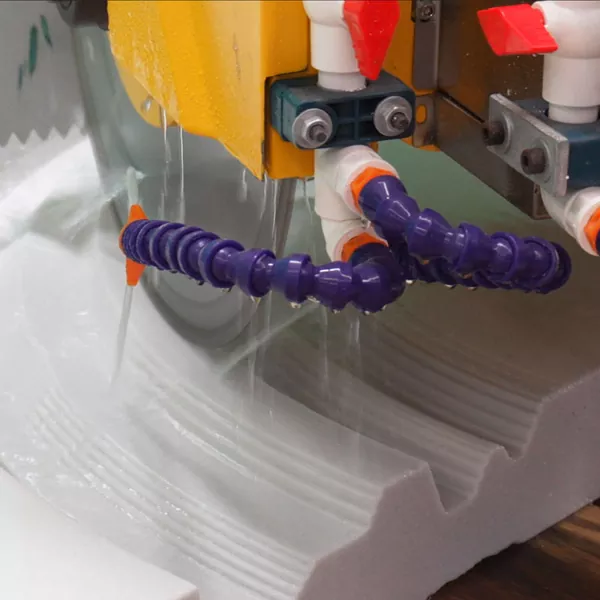

3. घुमावदार प्रोफ़ाइलिंग:उपयुक्त सजावटी पत्थर घटकों के लिए सीधी और घुमावदार आकृति का पालन करें।
4. नाली काटना:उपयुक्त अनुप्रयोगों के लिए सीधे, कोणीय और ग्रिड-शैली के खांचे बनाएं।
5. बेवलिंग और किनारे को आकार देना:विभिन्न डिज़ाइन आवश्यकताओं को पूरा करने के लिए समायोज्य कटिंग-हेड मूवमेंट का उपयोग करें।

मशीन विनिर्देश सी-अक्ष रोटेशन को 0 से 360 डिग्री तक और ए-अक्ष आंदोलन को 0 से 90 डिग्री तक सूचीबद्ध करता है। कार्य तालिका में 0 से 85 डिग्री की निर्दिष्ट अधिकतम झुकाव सीमा होती है।

कस्टम कार्य की योजना बनाते समय ये मूवमेंट रेंज फैब्रिकेटर को अधिक विकल्प देती हैं। वास्तविक प्रसंस्करण क्षमता सामग्री, वर्कपीस आयाम, ब्लेड कॉन्फ़िगरेशन, टूलींग और चयनित काटने की विधि पर निर्भर करती है। मांगलिक या असामान्य कार्यों के लिए, आपूर्तिकर्ता से सेटअप की पुष्टि करने और नमूना काटने के परीक्षण की व्यवस्था करने के लिए कहें।

काउंटरटॉप और पत्थर निर्माण में अनुप्रयोग

रसोई और बाथरूम काउंटरटॉप्स

काउंटरटॉप उत्पादन में अक्सर स्लैब को आकार देने से कहीं अधिक शामिल होता है। डिज़ाइन के आधार पर, किसी कार्य के लिए कोणीय किनारों, सिंक के उद्घाटन, नल के छेद या जल निकासी खांचे की आवश्यकता हो सकती है।

HTQ700GL कटिंग और प्रोफाइलिंग ऑपरेशन का समर्थन करता है। वैकल्पिक मिलिंग-कटर अटैचमेंट और उपयुक्त टूलींग के साथ, मशीन को अतिरिक्त मशीनिंग कार्यों के लिए भी कॉन्फ़िगर किया जा सकता है, जिसमें मिलिंग सिंक और नल के उद्घाटन, जल निकासी खांचे और काउंटरटॉप किनारे शामिल हैं। पॉलिशिंग के लिए उपयुक्त ग्राइंडिंग व्हील और टूलींग की आवश्यकता होती है।

मानक काउंटरटॉप्स और कस्टम डिज़ाइन दोनों को संसाधित करने वाली कार्यशालाओं के लिए, यह कॉन्फ़िगरेशन एक मशीन पर कई उपयुक्त संचालन लाने में मदद कर सकता है। ऑर्डर देने से पहले वैकल्पिक उपकरण और आवश्यक टूलींग की पुष्टि करें।

ग्रेनाइट और संगमरमर प्रसंस्करण

ग्रेनाइट और संगमरमर की कार्यशालाएँ अक्सर विभिन्न मोटाई, रूपरेखा और परिष्करण आवश्यकताओं वाले उत्पादों को संभालती हैं। HTQ700GL आकार के पत्थर के घटकों, कोणीय कट और सजावटी प्रोफाइल जैसे अनुप्रयोगों के मूल्यांकन के लिए उपयुक्त है।

निर्दिष्ट ब्लेड व्यास सीमा 350 से 700 मिमी है। अधिकतम ब्लेड व्यास को अधिकतम काटने की गहराई के रूप में नहीं माना जाना चाहिए। प्राप्त काटने की गहराई और अनुशंसित कार्य परिस्थितियाँ मशीन कॉन्फ़िगरेशन, चयनित ब्लेड और सामग्री पर निर्भर करती हैं।

टाइल और इंजीनियर्ड पत्थर

बड़े प्रारूप वाली टाइलों और इंजीनियर्ड पत्थर उत्पादों को योजनाबद्ध कटिंग पथ और विशिष्ट किनारे उपचार की आवश्यकता हो सकती है। HTQ700GL उपयुक्त सामग्री और पार्ट डिज़ाइन के लिए प्रोग्राम किए गए संचालन का समर्थन करने के लिए सीएनसी नियंत्रण और सीएडी आयात प्रोग्रामिंग का उपयोग करता है।

अपरिचित सामग्रियों को संसाधित करने से पहले, आपूर्तिकर्ता के साथ ब्लेड संगतता, वर्कपीस समर्थन, फ़ीड सेटिंग्स और आवश्यक तैयार-किनारे की गुणवत्ता की पुष्टि करें।

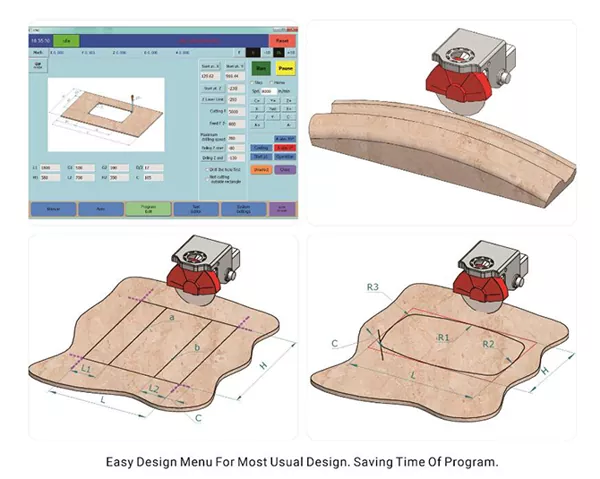

सीएडी आयात प्रोग्रामिंग और सीएनसी ऑपरेशन

जब एक पत्थर कार्यशाला विभिन्न भाग आकार और ग्राहक चित्र को संभालती है तो प्रोग्रामिंग एक महत्वपूर्ण विचार है। व्यापक संचलन क्षमता वाली एक मशीन तब सबसे उपयोगी होती है जब ऑपरेटर आवश्यक कटिंग पथ को दोहराने योग्य तरीके से तैयार कर सकते हैं।

HTQ700GL सीएनसी नियंत्रण और CAD आयात प्रोग्रामिंग का उपयोग करता है। इसका उत्पाद दस्तावेज़ संचालन को सरल बनाने के लिए डिज़ाइन किए गए एक टचस्क्रीन इंटरफ़ेस और एक सिस्टम का वर्णन करता है जो दर्ज किए गए डेटा से ग्राफिक्स उत्पन्न कर सकता है।

एक विशिष्ट वर्कफ़्लो में ड्राइंग तैयार करना, संगत सीएडी डेटा आयात करना, प्रसंस्करण आवश्यकताओं की जांच करना, सामग्री और टूलींग स्थापित करना और स्वचालित प्रसंस्करण शुरू होने से पहले कार्य को सत्यापित करना शामिल है।

यह दृष्टिकोण उन कार्यशालाओं के लिए प्रासंगिक है जो नियमित रूप से अनुकूलित चित्र प्राप्त करते हैं या समान भागों के उत्पादन को दोहराते हैं। HTQ700GL खरीदने से पहले5-अक्ष सीएनसी ब्रिज आरी, समर्थित CAD फ़ाइल स्वरूपों, सॉफ़्टवेयर आवश्यकताओं और ऑपरेटर प्रशिक्षण व्यवस्थाओं की पुष्टि करें।

हेवी-ड्यूटी संरचना और गति घटक

नियमित उत्पादन के लिए उपकरण चुनते समय मशीन निर्माण एक अन्य कारक है जिस पर विचार किया जाना चाहिए। HTQ700GL एक अभिन्न कठोर वेल्डेड संरचना का उपयोग करता है। इसके प्रलेखित गति घटकों में रैखिक रेल, बॉल स्क्रू, हेलिकल गियरिंग, उच्च परिशुद्धता वाले ग्रहीय रिड्यूसर और एक सर्वो सिस्टम शामिल हैं।

मशीन में निर्दिष्ट 22 किलोवाट मुख्य मोटर और 0 से 6,000 आरपीएम की गति सीमा है। कुल स्थापित मशीन की शक्ति 33 किलोवाट सूचीबद्ध है।

ये विशिष्टताएँ उपकरण की तुलना के लिए एक उपयोगी प्रारंभिक बिंदु प्रदान करती हैं। हालाँकि, काटने की गति, अंतिम किनारे की गुणवत्ता और उत्पादन आउटपुट चयनित ब्लेड, सामग्री विशेषताओं, काटने की गहराई, फ़ीड सेटिंग्स और ऑपरेटर सेटअप जैसे कारकों पर निर्भर करता है।

HTQ700GL तकनीकी विशिष्टताएँ

निम्नलिखित आंकड़े निर्माता के उत्पाद दस्तावेज़ीकरण पर आधारित हैं। शाही रूपांतरण अनुमानित हैं.

स्थापना नोट:समग्र आयाम मशीन के चारों ओर आवश्यक पूर्ण परिचालन मंजूरी का प्रतिनिधित्व नहीं करते हैं। कार्यशाला तैयार करने से पहले विद्युत आपूर्ति, साइट पहुंच, फर्श की स्थिति, लोडिंग स्थान, रखरखाव मंजूरी और स्थापना आवश्यकताओं की पुष्टि करें।

क्या HTQ700GL आपके वर्कशॉप के लिए सही है?

सही मशीन आपके ग्राहकों द्वारा वास्तव में ऑर्डर की गई नौकरियों पर निर्भर करती है। आयताकार स्लैब आकार पर केंद्रित कार्यशाला की आवश्यकताएं उस कार्यशाला से भिन्न हो सकती हैं जो नियमित रूप से अनुकूलित काउंटरटॉप भागों या अनियमित पत्थर प्रोफाइल बनाती है।

HTQ700GL विचार करने योग्य हो सकता है यदि आपकी दुकान:

1. कोणीय कट, घुमावदार आकृति या कस्टम-आकार के पत्थर के हिस्सों को संसाधित करता है।
2. ड्राइंग-आधारित कार्य के लिए सीएनसी नियंत्रण और सीएडी आयात प्रोग्रामिंग की आवश्यकता है।
3. ग्रेनाइट, संगमरमर, इंजीनियर्ड पत्थर, टाइल या अन्य संगत निर्माण सामग्री के साथ काम करता है।
4. उपयुक्त काउंटरटॉप अनुप्रयोगों के लिए वैकल्पिक मिलिंग संचालन का मूल्यांकन करना चाहता है।
5. मशीन के लिए आवश्यक फर्श स्थान और विद्युत क्षमता है।

खरीदारी का निर्णय लेने से पहले, कई प्रतिनिधि चित्र तैयार करें। एक मानक कटिंग कार्य, एक कोणीय कट और एक अनियमित प्रोफ़ाइल शामिल करें। आपूर्तिकर्ता से प्रत्येक कार्य के लिए उपयुक्त कॉन्फ़िगरेशन, टूलींग और प्रसंस्करण विधि की पुष्टि करने के लिए कहें।

कोटेशन का अनुरोध करने से पहले क्या जांचें?

सामग्री और मोटाई

उन सामग्रियों की पहचान करें जिन्हें आप अक्सर संसाधित करते हैं और सामान्य और अधिकतम वर्कपीस मोटाई दोनों प्रदान करते हैं। विभिन्न सामग्रियों के लिए अलग-अलग ब्लेड और कार्यशील परिस्थितियों की आवश्यकता हो सकती है।

भाग के आयाम और काटने की आवश्यकताएँ

सामान्य लंबाई, चौड़ाई, मोटाई, आवश्यक कोण और प्रोफ़ाइल विवरण साझा करें। इससे आपूर्तिकर्ता को यह आकलन करने में मदद मिलती है कि मशीन की यात्रा और प्रस्तावित कॉन्फ़िगरेशन उपयुक्त हैं या नहीं।

टूलींग और वैकल्पिक कार्य

निर्दिष्ट करें कि क्या आपके कार्यों में सीधी कटिंग, कोणीय कटिंग, कस्टम प्रोफाइल, खांचे, मिलिंग या पॉलिशिंग की आवश्यकता है। यह मानने के बजाय कि प्रत्येक ऑपरेशन को मानक कॉन्फ़िगरेशन में शामिल किया गया है, पुष्टि करें कि किन कार्यों के लिए वैकल्पिक उपकरण की आवश्यकता है।

सॉफ़्टवेयर और फ़ैक्टरी स्थितियाँ

प्रतिनिधि सीएडी चित्र प्रदान करें और संगत फ़ाइल स्वरूपों की पुष्टि करें। मशीन की पहुंच, उपलब्ध स्थापना स्थान, विद्युत आवश्यकताओं और रखरखाव मंजूरी की भी जांच करें।

बिक्री उपरांत सहायता

स्थापना मार्गदर्शन, ऑपरेटर प्रशिक्षण, स्पेयर पार्ट्स, रखरखाव दस्तावेज़ीकरण और तकनीकी सहायता के बारे में पूछें। इन विवरणों की समीक्षा मशीन विनिर्देशों और खरीद मूल्य के साथ की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्नों

HTQ700GL किन सामग्रियों को संसाधित कर सकता है?

उत्पाद दस्तावेज़ीकरण में उपयुक्त काटने और आकार देने के अनुप्रयोगों के लिए स्लैब, टाइल्स, संगमरमर, कृत्रिम पत्थर, ग्रेनाइट, सीमेंट उत्पाद और अन्य निर्माण सामग्री सूचीबद्ध हैं। ऑर्डर देने से पहले अपनी विशिष्ट सामग्री और मोटाई के लिए अनुकूलता की पुष्टि करें।

क्या HTQ700GL कोणीय कटिंग का समर्थन करता है?

हाँ। निर्दिष्ट ए-अक्ष गति 0-90° है, और सी-अक्ष घूर्णन 0-360° है। कार्य तालिका में 0-85° की निर्दिष्ट अधिकतम झुकाव सीमा होती है। आपूर्तिकर्ता से अपने इच्छित कार्य के लिए आवश्यक कॉन्फ़िगरेशन को सत्यापित करने के लिए कहें।

क्या मशीन छिद्रों और जल निकासी खांचे को सिंक करने की प्रक्रिया कर सकती है?

इन अतिरिक्त मशीनिंग कार्यों को वैकल्पिक मिलिंग-कटर अटैचमेंट और उपयुक्त टूलींग के साथ समर्थित किया जा सकता है। कोटेशन का अनुरोध करते समय अनुलग्नक, उपकरण और आवश्यक कॉन्फ़िगरेशन की पुष्टि करें।

मशीन को कैसे प्रोग्राम किया जाता है?

निर्दिष्ट प्रोग्रामिंग विधि CAD आयात है। समर्थित फ़ाइल स्वरूपों और सॉफ़्टवेयर आवश्यकताओं की आपूर्तिकर्ता से पुष्टि की जानी चाहिए।

अधिकतम ब्लेड व्यास क्या है?

निर्दिष्ट ब्लेड व्यास सीमा 350-700 मिमी, लगभग 13.8-27.6 इंच है। यह आंकड़ा अपने आप में अधिकतम काटने की गहराई स्थापित नहीं करता है।

मशीन को कितनी जगह चाहिए?

सूचीबद्ध समग्र आयाम 5,800 × 3,400 × 3,600 मिमी हैं। सामग्री प्रबंधन, संचालन, रखरखाव और सुरक्षित पहुंच के लिए अतिरिक्त स्थान की आवश्यकता हो सकती है। साइट तैयार करने से पहले एक इंस्टॉलेशन लेआउट का अनुरोध करें।

हेनेंग के साथ पत्थर काटने की अपनी आवश्यकताओं पर चर्चा करें

HTQ700GL5-अक्ष सीएनसी ब्रिज आरीसीएनसी नियंत्रण, सीएडी आयात प्रोग्रामिंग, एक 350-700 मिमी ब्लेड रेंज, समायोज्य कटिंग-हेड मूवमेंट और एक अभिन्न कठोर वेल्डेड संरचना को जोड़ती है। एक वैकल्पिक मिलिंग-कटर कॉन्फ़िगरेशन इसके उपयोग को अतिरिक्त उपयुक्त काउंटरटॉप मशीनिंग कार्यों तक बढ़ा सकता है।

यह निर्धारित करने के लिए कि मशीन आपकी उत्पादन आवश्यकताओं के अनुरूप है या नहीं, अपने सामग्री प्रकार, वर्कपीस आयाम, आवश्यक संचालन और प्रतिनिधि चित्र हेनेंग के साथ साझा करें। फिर आपूर्तिकर्ता उपयुक्त मशीन कॉन्फ़िगरेशन और वैकल्पिक उपकरण की पुष्टि करने में मदद कर सकता है।
